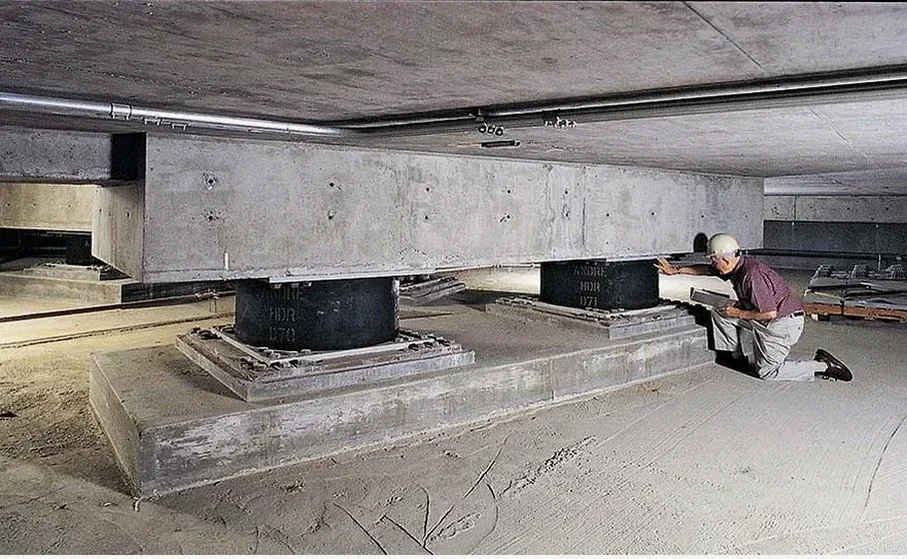

Un proyecto de edificación en altura cerca del eje Balmaceda, en pleno centro de Calama, se topó con un dilema común en la zona: el suelo es un depósito aluvial denso, pero la amenaza sísmica es de las más altas del país. La solución técnica que recomendó el equipo de ingeniería no fue rigidizar la estructura, sino desacoplarla del terreno. Diseñar un sistema de aislación sísmica de base en Calama implica entender que la ciudad está a 2.260 metros sobre el nivel del mar, sobre un valle del río Loa donde la aceleración sísmica esperada puede superar los 0,5g según la zonificación de la NCh433. La lógica es simple: colocar aisladores elastoméricos o deslizadores en la interfaz suelo-estructura para filtrar la energía del sismo. El diseño de aislación sísmica de base se apoya en ensayos de caracterización dinámica del terreno, como el MASW Vs30, para calibrar los modelos de respuesta local. Cada proyecto en Calama exige considerar el efecto de las sales del suelo sobre los materiales del sistema de aislamiento a largo plazo.
Un sistema de aislación bien diseñado en suelo calameño puede reducir las fuerzas sísmicas en la superestructura a un tercio de las que absorbería un edificio convencional.
Procedimiento y alcance
Particularidades de la zona
El crecimiento de Calama, empujado por la minería del cobre, ha llevado a construir en terrenos que antes eran lechos de quebradas secas o depósitos con alto contenido salino. El riesgo más subestimado en el diseño de aislación sísmica de base aquí es la degradación química de los aisladores. Las sales de cloruro y sulfato presentes en el suelo pueden migrar hacia los dispositivos por capilaridad o salpicadura durante las raras lluvias estivales, atacando las placas de acero y el caucho si no se especifica un recubrimiento adecuado. Otro factor crítico es la variabilidad espacial del suelo: en menos de 50 metros se puede pasar de grava densa a arena limosa con potencial de asentamiento diferencial. Un diseño de aislación sísmica de base robusto en esta ciudad debe incluir un diafragma rígido en la base y juntas de inspección que permitan revisar periódicamente el estado de los dispositivos, porque la corrosión en ambiente desértico-salino es un enemigo silencioso.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normas de referencia
NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios, NCh1508.Of2014 – Diseño sísmico de edificios con aislación sísmica de base, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 – Aisladores elastoméricos – Requisitos y métodos de ensayo
Servicios complementarios
Estudio de peligro sísmico y espectros de sitio
Análisis determinístico y probabilístico de la amenaza sísmica específica para el emplazamiento en Calama, considerando las fuentes sismogénicas de la subducción y corticales del altiplano.
Modelación no-lineal tiempo-historia
Simulación de la respuesta del sistema aislado bajo registros sísmicos reales, escalados según la NCh1508, para validar el desempeño de los dispositivos seleccionados.
Inspección y control de calidad de aisladores
Protocolos de ensayo de acuerdo a NCh3171 para verificar la rigidez efectiva, amortiguamiento y capacidad de deformación de los dispositivos antes de su instalación en obra.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de aislador se recomienda para Calama?
Depende del peso de la estructura y del espectro de sitio. En general, los aisladores elastoméricos con núcleo de plomo (LRB) funcionan bien para edificios de hasta 15 pisos, porque combinan alta capacidad de carga vertical con amortiguamiento histerético. Para estructuras livianas o con requerimientos de bajo amortiguamiento se evalúan aisladores de caucho natural (NRB). La decisión se toma después de un análisis no-lineal tiempo-historia que considere los sismos característicos de la zona de subducción chilena.
¿Cuánto cuesta diseñar un sistema de aislación sísmica de base en Calama?
El diseño completo, que incluye el estudio de peligro sísmico, la modelación estructural no-lineal, las especificaciones técnicas de los aisladores y los protocolos de control de calidad, tiene un costo que puede variar entre $1.783.000 y $3.659.000, dependiendo de la complejidad de la estructura, el número de niveles y la cantidad de escenarios sísmicos a simular.
¿La aislación sísmica elimina todo el daño en un sismo?
No elimina el daño, pero lo reduce drásticamente. La aislación sísmica de base disminuye las aceleraciones de piso y las derivas de entrepiso, lo que protege los elementos estructurales y no estructurales. En un sismo severo, la estructura aislada puede permanecer operativa y sin daño significativo, a diferencia de una estructura convencional que disipa energía mediante la formación de rótulas plásticas. El sistema no anula el movimiento, pero lo filtra.
