Calama creció sobre suelos que esconden más de lo que muestran. La minería empujó la ciudad hacia terrenos con sales, rellenos y napas colgadas que complican cualquier cimentación. Hacer un estudio de resistividad eléctrica acá no es un trámite: es entender cómo se comporta el terreno seco, cuánto afecta la salinidad a las estructuras y dónde aparece el agua que nadie ve.
El sondeo vertical eléctrico (SEV) nos permite armar un perfil del subsuelo sin romper nada. En Calama lo usamos para detectar horizontes salinos, cambios de compactación y profundidad del basamento rocoso. Para obra gruesa combinamos esta técnica con la microzonificación sísmica y aseguramos que la Vs30 coincida con el perfil eléctrico del terreno.
En el desierto de Atacama, un lente salino no detectado puede corroer una estructura metálica en 24 meses. El SEV lo encuentra sin mover una pala.
Procedimiento y alcance

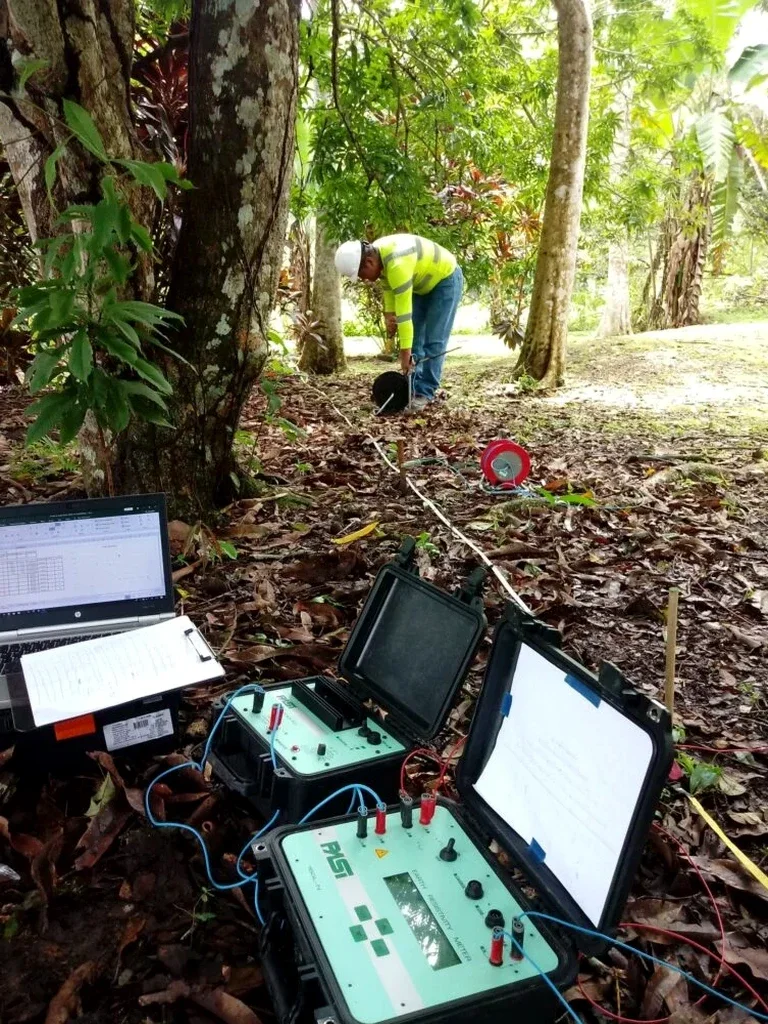

Nuestro equipo aplica arreglos Schlumberger y Wenner según la profundidad requerida. Trabajamos con equipos calibrados bajo ISO 17025 y seguimos la NCh1508 para puesta a tierra y la NCh2369 para diseño sísmico de instalaciones. En zonas de relleno, complementamos con calicatas exploratorias para contrastar el perfil geoeléctrico con una inspección directa del material.
Particularidades de la zona
En Calama vemos seguido que las puestas a tierra se diseñan con valores de resistividad genéricos, sacados de tablas que no reflejan la realidad del terreno local. La NCh1508 exige valores máximos de resistencia, y si la resistividad real es el doble de la supuesta, la malla no cumple. Peor aún: hay suelos con sales higroscópicas que varían su resistividad entre la mañana y el mediodía por efecto de la humedad atmosférica del río Loa.
Un SEV mal ejecutado, con poca apertura de electrodos o sin corrección topográfica en las quebradas de Calama, entrega un perfil falso. El riesgo es dimensionar una puesta a tierra que en verano funciona y en invierno falla. Nuestro laboratorio procesa los datos con software de inversión 1D y entrega la resistividad real por capa, no la aparente cruda.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normas de referencia
NCh1508 - Puesta a tierra de equipos eléctricos, NCh2369 - Diseño sísmico de instalaciones industriales, NCh433 - Diseño sísmico de edificios (complementaria), NCh3171 - Caracterización geotécnica (marco general), ISO 17025 - Competencia de laboratorios de ensayo
Servicios complementarios
Sondeo vertical eléctrico (SEV)
Perfil 1D de resistividad real. Aplicamos arreglo Schlumberger para profundidades de hasta 150 metros. Procesamiento con inversión y ajuste de curvas.
Tomografía de resistividad (ERT 2D)
Perfil continuo en 2D para detectar cambios laterales de resistividad. Útil en zonas con rellenos heterogéneos o contactos geológicos complejos.
Medición de resistividad para puesta a tierra
Aplicación directa de la NCh1508. Medimos con arreglo Wenner y entregamos el valor de resistividad aparente para diseño de mallas de puesta a tierra.
Estudio de corrosividad del suelo
Relacionamos la resistividad eléctrica con el potencial de corrosión del terreno. Relevante para estructuras metálicas enterradas en suelos salinos de Calama.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un estudio de resistividad eléctrica en Calama?
El precio varía según la cantidad de SEV y la profundidad requerida. En Calama, un estudio típico de resistividad para puesta a tierra oscila entre $319.000 y $551.000. Si necesita tomografía 2D o varios sondeos, el costo se ajusta. Pida cotización sin compromiso.
¿Qué profundidad alcanza el SEV y cómo se decide el arreglo?
Depende de la apertura máxima entre electrodos. Con arreglo Schlumberger alcanzamos hasta 150 metros en terrenos abiertos de Calama. El arreglo se elige según el objetivo: Wenner para puesta a tierra (buena resolución somera) y Schlumberger para exploración profunda del basamento.
¿Por qué la salinidad del suelo afecta tanto la medición?
Las sales disueltas bajan drásticamente la resistividad del terreno. En Calama, los suelos salinos pueden tener valores por debajo de 10 Ohm·m, lo que acelera la corrosión. Un SEV bien ejecutado detecta esos horizontes y permite diseñar protecciones catódicas adecuadas.
