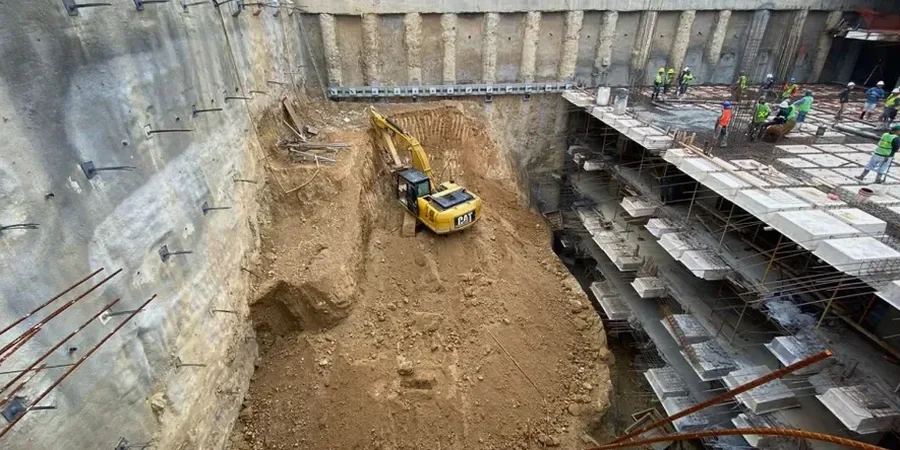

La normativa NCh2369.Diseño Sísmico de Estructuras Industriales y la NCh433 modificada en 2012 son el punto de partida obligado para cualquier excavación profunda en Calama. Ubicada a 2.260 metros de altitud en pleno Desierto de Atacama, esta ciudad minera presenta un perfil de suelo donde las costras salinas y los depósitos aluviales del río Loa definen un comportamiento geotécnico muy particular. No es un suelo estándar: la extrema aridez compacta el terreno pero también genera horizontes cementados por sales que al ser cortados pierden resistencia con rapidez. En nuestro laboratorio acreditado lo comprobamos cada vez que caracterizamos ripios de la Formación El Loa antes de un proyecto de entibación. Para definir el sistema de contención adecuado, complementamos el análisis con ensayos SPT en los primeros metros del perfil, mientras que el ensayo CPT nos permite detectar lentes de material fino que pasarían desapercibidos en una campaña convencional.
En Calama, la cementación salina del suelo puede duplicar la cohesión aparente en estado seco y perderla por completo al primer contacto con agua de construcción.
Procedimiento y alcance
Particularidades de la zona
Los ripios de la Formación El Loa, que subyacen bajo gran parte del radio urbano de Calama, presentan un riesgo específico: su matriz areno-limosa con gravas flotantes puede colapsar localmente cuando una excavación profunda modifica el estado tensional. La ciudad está catalogada en zona sísmica 3 según la NCh433, con una aceleración efectiva de 0.40g que demanda verificar el estado límite último bajo carga pseudo-estática para cualquier pantalla de más de 6 metros. Un sismo de magnitud moderada con epicentro en la Precordillera, como los registrados en la falla Calama-Olacapato-El Toro, puede inducir desplazamientos horizontales permanentes si el sistema de arriostramiento no ha sido diseñado considerando la degradación de rigidez cíclica del suelo. El equipo técnico del laboratorio insiste en ejecutar al menos una campaña de prospección geofísica complementaria cuando el proyecto se ubica sobre paleocanales del río Loa, donde la variabilidad lateral del estrato de apoyo puede ser crítica para el diseño de fundaciones de muros pantalla.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normas de referencia
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras industriales, NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos, NCh3171 – Diseño estructural – Excavaciones, entibaciones y socalzados
Servicios complementarios
Modelación numérica de excavaciones por etapas
Simulamos la secuencia constructiva completa en elementos finitos (FEM) considerando la no linealidad del suelo de Calama. Cada berma, puntal y losa de fondo se modela en fases constructivas, verificando desplazamientos laterales y asentamientos inducidos en estructuras vecinas.
Diseño de sistemas de entibación y arriostramiento
Dimensionamos pantallas de pilotes secantes, muros colados y sistemas de anclajes activos considerando la fricción última en los horizontes cementados del perfil local. La adherencia en los bulbos de anclaje se ajusta con ensayos de arrancamiento in situ, porque la salinidad modifica la interfaz lechada-suelo.
Verificación de estabilidad sísmica pseudo-estática
Aplicamos los coeficientes sísmicos de la NCh2369 para estructuras industriales y los espectros de la NCh433 para edificaciones, chequeando el factor de seguridad al deslizamiento profundo con los parámetros resistentes drenados del ripio del Loa.
Parámetros típicos
Preguntas frecuentes
¿Qué norma chilena regula el diseño de excavaciones en Calama?
La NCh3171 es la norma específica para excavaciones, entibaciones y socalzados. Además, el diseño sísmico se rige por la NCh433 para edificios y la NCh2369 para instalaciones industriales. Dado que Calama está en zona sísmica 3, los espectros de diseño son más exigentes que en otras regiones del país.
¿Cómo afecta la salinidad del suelo al diseño de una excavación profunda en Calama?
Las costras salinas del Desierto de Atacama actúan como un cemento natural que aumenta la resistencia en estado seco. El problema aparece cuando el agua de construcción o una filtración estacional disuelve esas sales: la cohesión aparente puede desaparecer en pocas horas. Por eso siempre recomendamos proteger los taludes expuestos con shotcrete inmediatamente después del corte y diseñar con parámetros de suelo saturado como escenario conservador.
¿Qué rango de precio tiene un estudio de diseño geotécnico para excavaciones profundas en Calama?
El costo de un estudio completo varía entre $993.000 y $4.487.000, dependiendo de la profundidad de la excavación, la cantidad de sondeos necesarios y la complejidad del modelo numérico. Una excavación de 12 metros para un edificio habitacional no requiere el mismo alcance que una de 30 metros para un pique minero industrial.
¿Es necesario hacer ensayos de laboratorio con muestras de suelo de Calama o bastan correlaciones de tabla?
Las correlaciones genéricas no capturan el efecto de la cementación salina típica de la cuenca del Loa. Un ripio del Loa puede tener un ángulo de fricción de 44 grados si está cementado y de 36 si está lavado. Esa diferencia condiciona el factor de seguridad del diseño. Por eso nuestro laboratorio ejecuta ensayos triaxiales CIU y corte directo en muestras inalteradas obtenidas de calicatas profundas.
¿Consideran el monitoreo de deformaciones durante la construcción de la excavación?
Sí, la etapa de construcción es la más crítica. Instalamos inclinómetros detrás de las pantallas y prismas topográficos en edificios vecinos para comparar los desplazamientos reales con los previstos en el modelo de elementos finitos. En Calama, donde muchas estructuras aledañas son antiguas y de albañilería simple, este control permite activar planes de contingencia si las deformaciones superan los umbrales de servicio definidos en la NCh3171.
